Sistemas de Intercomunicación y Voceo Industrial (SIV)
Guía técnica de referencia para comprender el diseño de comunicaciones críticas en plantas industriales: intercomunicación, voceo, megafonía industrial, PA/GA, Public Address, General Alarm, arquitectura VoIP Multicast, acústica, estaciones, redes e integración.
SIVVoceo industrialMegafonía industrialIntercom industrialPAPA/GAPublic AddressGeneral AlarmVoIP Multicast
Comunicación de misión críticaOperación · alarmas · evacuación · coordinación de planta
Centro de conocimiento SIV
Explora el cluster técnico de PIXELYTI
Accede a las guías especializadas por área. Puedes comenzar por los fundamentos y avanzar hacia diseño, infraestructura IP, integración y ejecución de proyectos.
01
Fundamentos
Conceptos, terminología y estructura funcional de los Sistemas de Intercomunicación y Voceo.
Fundamentos¿Qué es un Sistema de Intercomunicación y Voceo Industrial?
Propósito, funciones y aplicaciones de un SIV en entornos industriales.
Leer guía → TerminologíaSIV, PA, GA y PA/GA: diferencias y relaciónCómo se relacionan el voceo, la intercomunicación, Public Address y General Alarm.
Leer guía → ArquitecturaArquitectura y componentes de un SIVEstaciones, altavoces, amplificación, red, alimentación e interfaces.
Leer guía →
02
Diseño e ingeniería
Criterios de diseño para transformar requerimientos operativos en una solución técnicamente consistente.
MetodologíaDiseño de un SIV industrial
Levantamiento, criterios, arquitectura, documentación y validación del diseño.
Leer guía → AcústicaAltavoces para voceo industrialSPL, sensibilidad, potencia, directividad, ruido, cobertura e inteligibilidad.
Leer guía → CampoSelección y ubicación de estacionesEntorno, accesibilidad, operación, criticidad e infraestructura del punto.

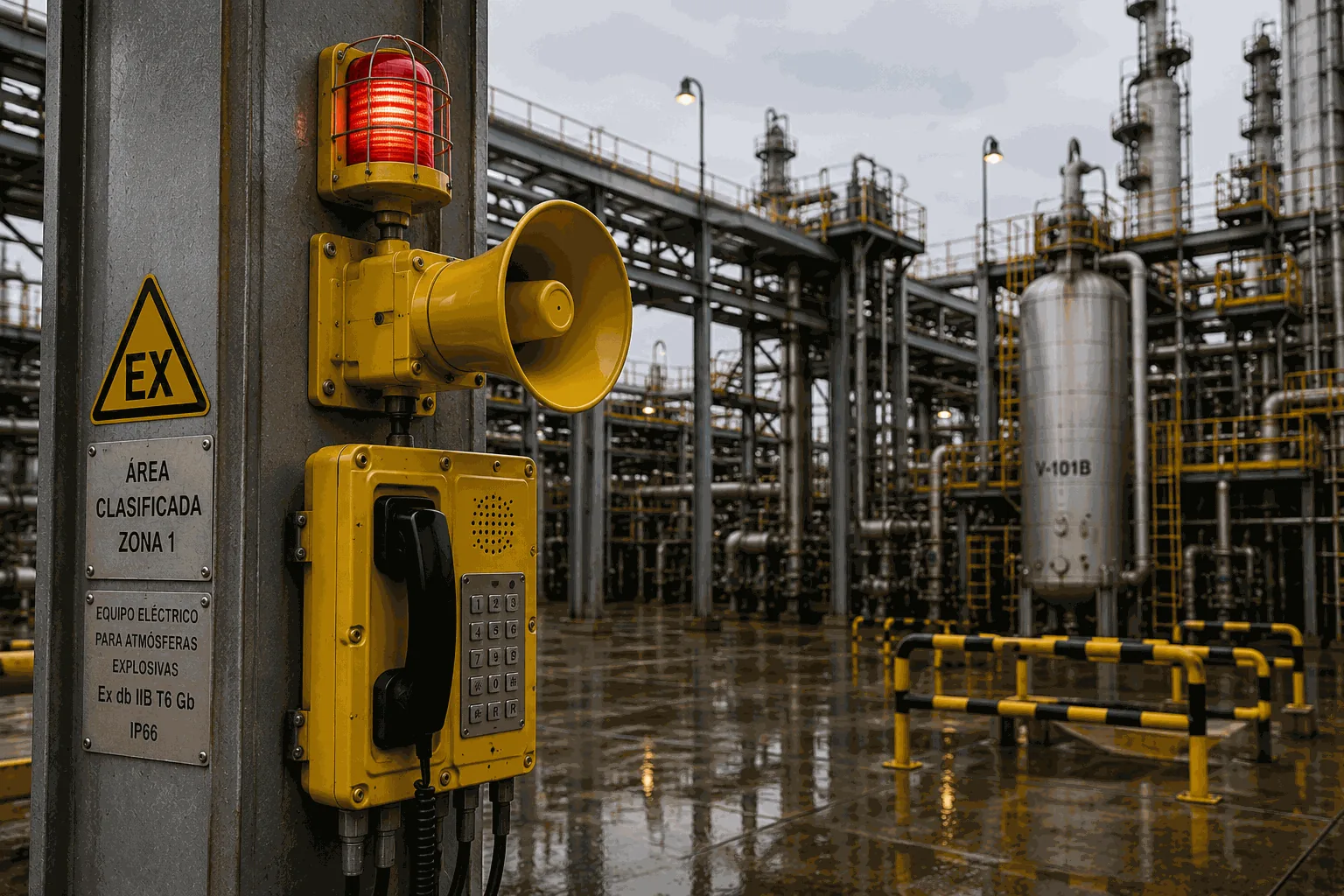

Leer guía → Ambientes severosSIV en áreas clasificadasCondiciones ambientales, clasificación de áreas y criterios de selección e instalación.
Leer guía →
03
Redes y VoIP
Infraestructura de datos y distribución de audio para arquitecturas SIV basadas en IP.
04
Integración y proyectos
Cómo especificar, integrar, revisar, probar y poner en servicio un SIV dentro de un proyecto industrial.
IntegraciónIntegración del SIV con otros sistemas
F&G, PLC/DCS/SCADA, telefonía, radio, PA/GA y plataformas existentes.
Leer guía → Ingeniería de proyectoEspecificaciones técnicas SIVRequerimientos, alcances, criterios de aceptación y documentación técnica.
Leer guía → PruebasFAT, SAT y commissioningPruebas de fábrica, validación en sitio y puesta en servicio del sistema.
Leer guía → Buenas prácticasErrores frecuentes en el diseño de un SIVDecisiones que comprometen cobertura, red, integración, disponibilidad u operación.
Leer guía →¿Buscas una ruta recomendada?Empieza por “Qué es un SIV”, continúa con “Arquitectura” y después entra en el área técnica que corresponda a tu proyecto.
Comenzar por fundamentos
Fundamentos
¿Qué es un Sistema de Intercomunicación y Voceo?
En una instalación industrial, comunicar no significa solamente establecer una llamada. El sistema debe permitir que instrucciones, avisos operativos y mensajes de emergencia lleguen con rapidez, prioridad y suficiente inteligibilidad a las personas correctas.
Leer guía completa: ¿Qué es un SIV? →
Un Sistema de Intercomunicación y Voceo (SIV) es una plataforma de comunicaciones industriales concebida para transmitir voz de forma clara, inmediata y confiable. Puede combinar intercomunicación bidireccional, voceo o paging de uno a muchos, difusión por zonas, mensajes de alarma e interfaces con sistemas de seguridad, control y operación.
Mensajes ante emergencias
Permite transmitir instrucciones de evacuación, alarmas generales y mensajes contextualizados para complementar sistemas automáticos de detección.
Disponibilidad y tolerancia a fallas
En aplicaciones críticas se diseña para operar 24/7, supervisar fallas y mantener capacidades de comunicación aun cuando parte de la infraestructura esté degradada.
Terminología en Latinoamérica
SIV, voceo, megafonía, Public Address y PA/GA: términos relacionados, no idénticos
En Latinoamérica la denominación cambia según país, sector industrial, fabricante y tradición técnica. Para buscar, especificar o evaluar una solución conviene reconocer estas expresiones y entender su alcance.
Comparar SIV, PA/GA, PA, GA e Intercomunicación y Voceo →
SIV
Abreviatura de Sistema de Intercomunicación y Voceo. En proyectos industriales suele abarcar comunicación bidireccional, paging, alarmas e integración.
Voceo industrial
Término muy utilizado para la difusión de mensajes de voz hacia áreas o zonas. Puede formar parte de un SIV o de una plataforma PA.
Megafonía industrial
Denominación extendida en varios mercados hispanohablantes para sistemas de difusión sonora. Una megafonía simple puede ser unidireccional y no tener funciones de intercom.
PA / Public Address
Public Address describe sistemas de difusión de mensajes hacia una audiencia. En industria puede implementarse con amplificación centralizada o distribuida.
PA/GA
Public Address / General Alarm combina difusión de voz y funciones de alarma general, normalmente con prioridades, zonificación, supervisión y requisitos de alta disponibilidad.
General Alarm
Se refiere a la función de alarma general destinada a alertar al personal ante eventos definidos. Puede incluir tonos, mensajes pregrabados y secuencias de emergencia.
Importante: usar estos términos como sinónimos absolutos puede generar errores de alcance. Antes de comparar soluciones conviene definir funciones requeridas: intercomunicación, paging, alarmas, zonas, prioridades, supervisión, redundancia e integración.
Arquitectura del sistema
De sistemas centralizados a arquitecturas VoIP distribuidas
Ver arquitectura y componentes del SIV →
Los sistemas tradicionales de intercomunicación y megafonía dependían con frecuencia de amplificadores centrales, matrices físicas y cableado dedicado por zonas. Las arquitecturas IP modernas permiten distribuir inteligencia y audio sobre Ethernet, aumentar la flexibilidad y reducir la dependencia de un único punto central.
VoIP Unicast
Cada comunicación genera un flujo punto a punto. Es natural en telefonía IP y puede resultar apropiado para comunicaciones individuales, pero el consumo de ancho de banda aumenta con cada receptor.
VoIP Multicast
Un único flujo puede ser recibido por múltiples equipos suscritos a un grupo multicast. Esto resulta especialmente eficiente para voceo por zonas, paging y distribución simultánea de alarmas.
La arquitectura se define antes que el hardware
Disponibilidad, zonificación, prioridades, redundancia, integración y comportamiento ante fallas deben resolverse durante la ingeniería. Elegir equipos antes de establecer estos criterios suele trasladar limitaciones al resto del proyecto.

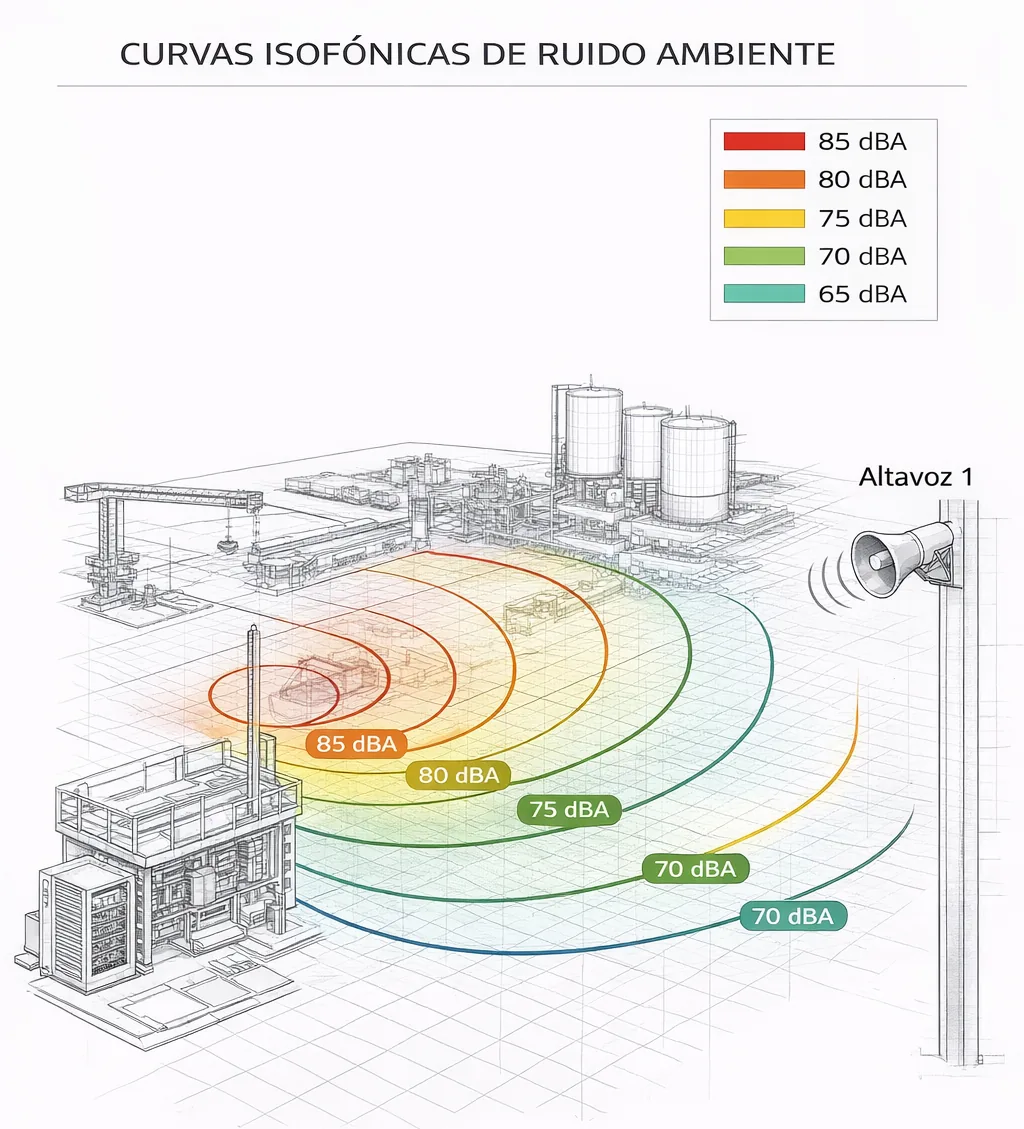

Acústica aplicada
El objetivo no es “sonar fuerte”: es conseguir inteligibilidad
En ambientes industriales el ruido, la distancia, la directividad y la reverberación determinan si un mensaje será comprendido. Aumentar potencia sin analizar esas variables puede incrementar distorsión o reflexiones sin resolver el problema.
Profundizar en selección de altavoces e inteligibilidad →

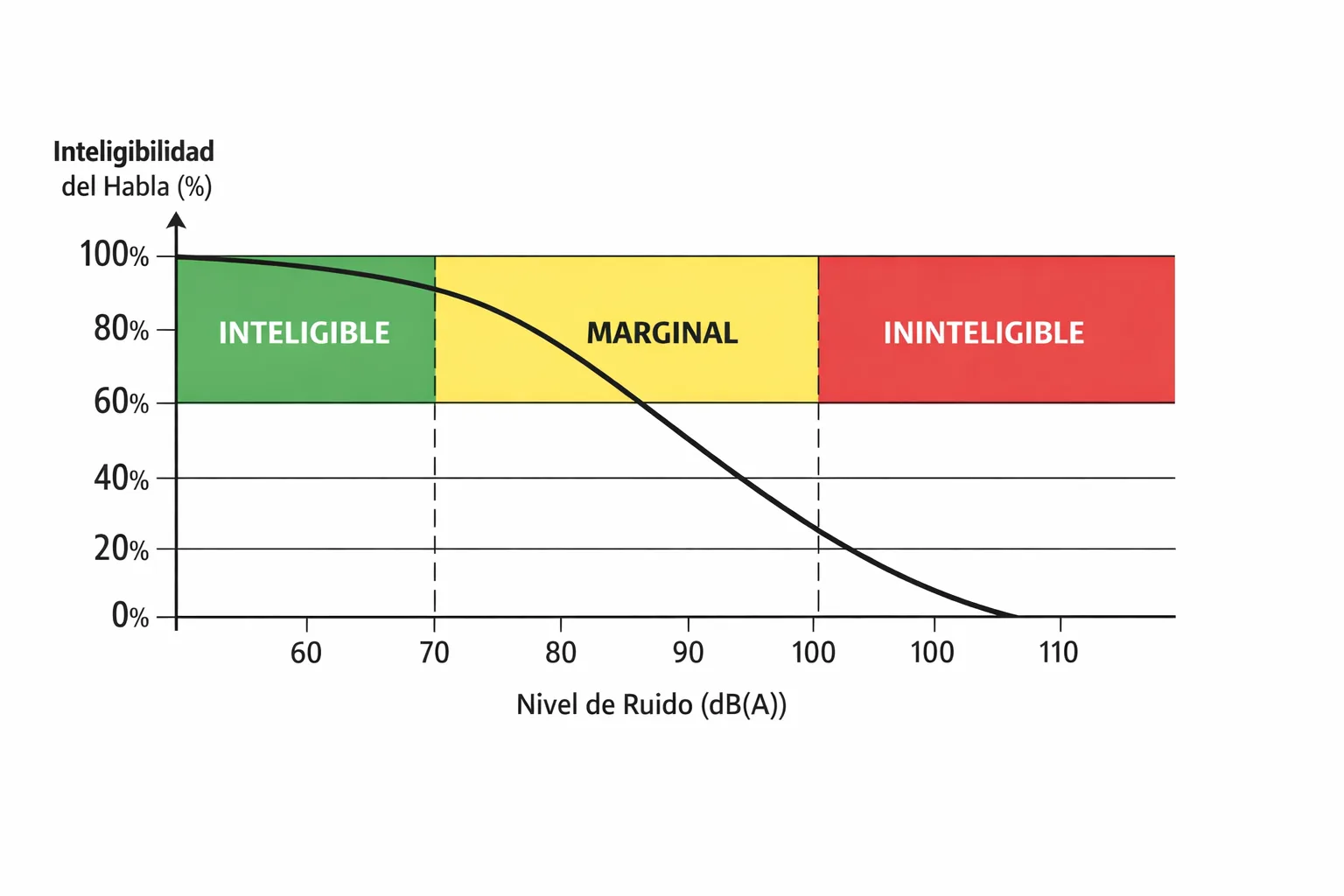

Relación señal/ruido
Para que la voz sea comprensible, el nivel del mensaje debe superar el ruido ambiente con un margen adecuado al escenario. El criterio exacto debe definirse según aplicación, normativa y condiciones reales.

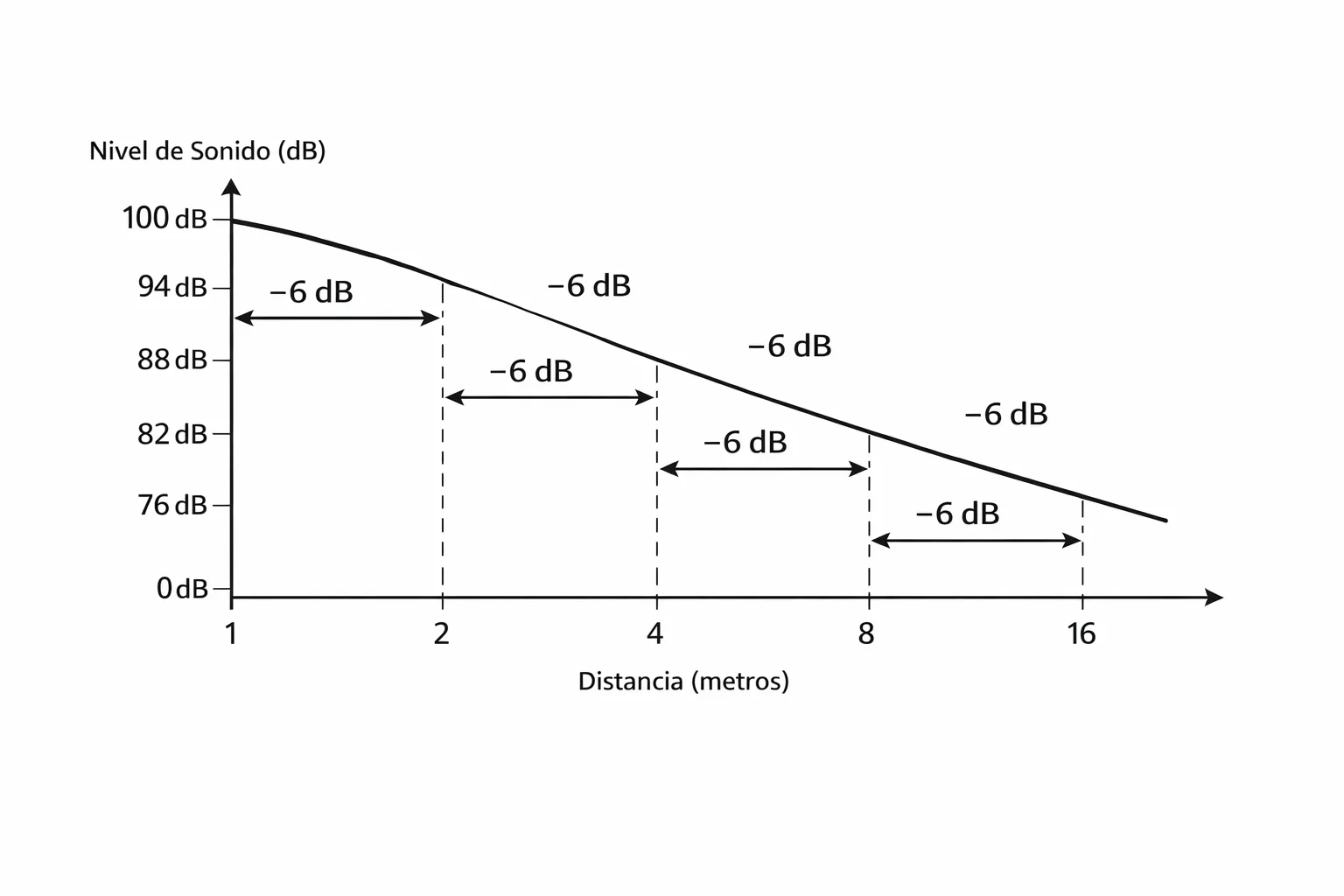

Atenuación con la distancia
En campo libre, el nivel de presión sonora disminuye aproximadamente 6 dB cada vez que se duplica la distancia a la fuente. Esta relación explica por qué ubicación, densidad y orientación pueden ser más determinantes que aumentar la potencia nominal.
Selección del altavoz
La sensibilidad, directividad, respuesta en el rango vocal, cobertura angular y resistencia ambiental son variables centrales. En zonas ruidosas suelen emplearse bocinas o sistemas horn + driver de alta eficiencia.

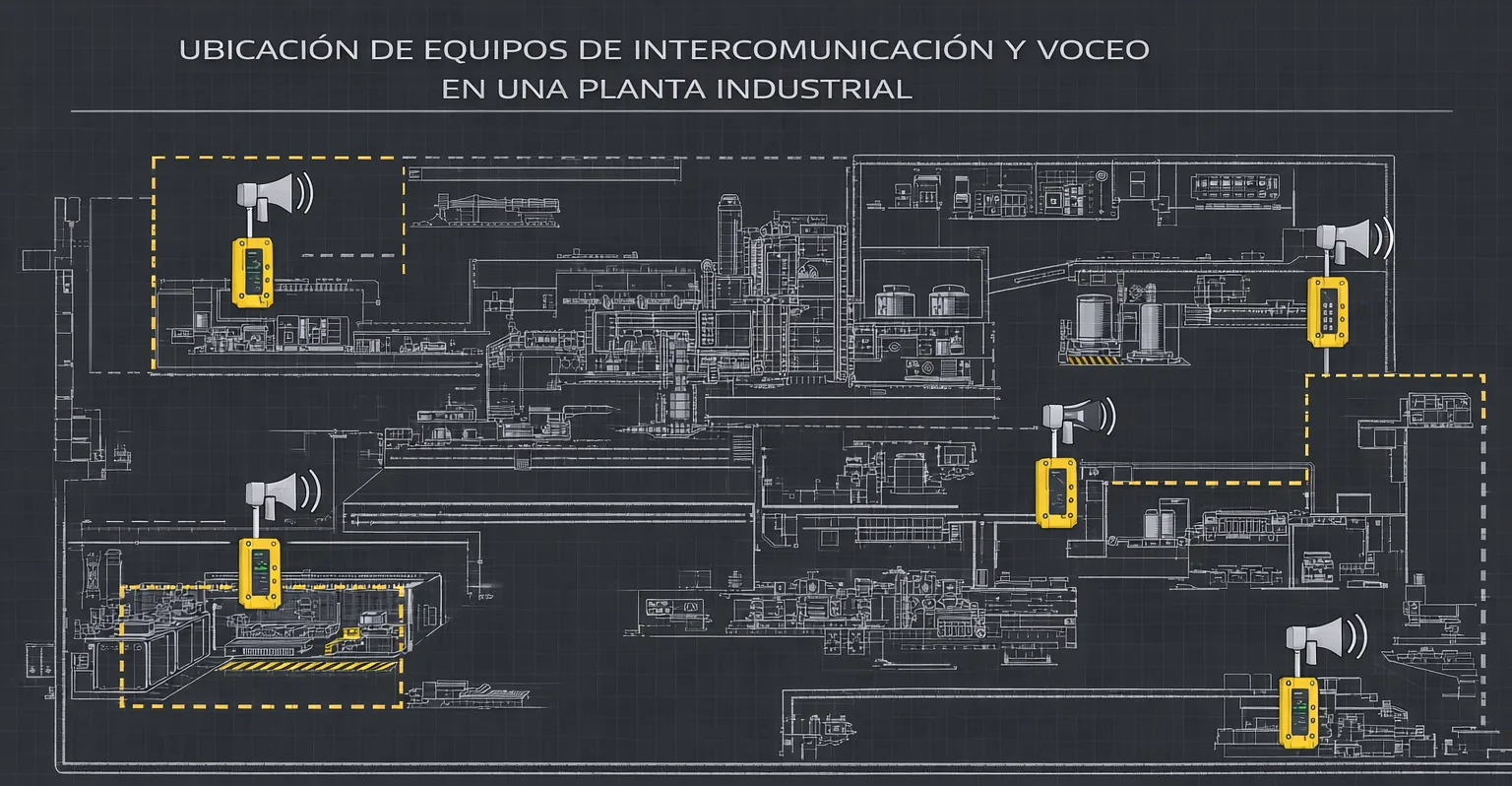

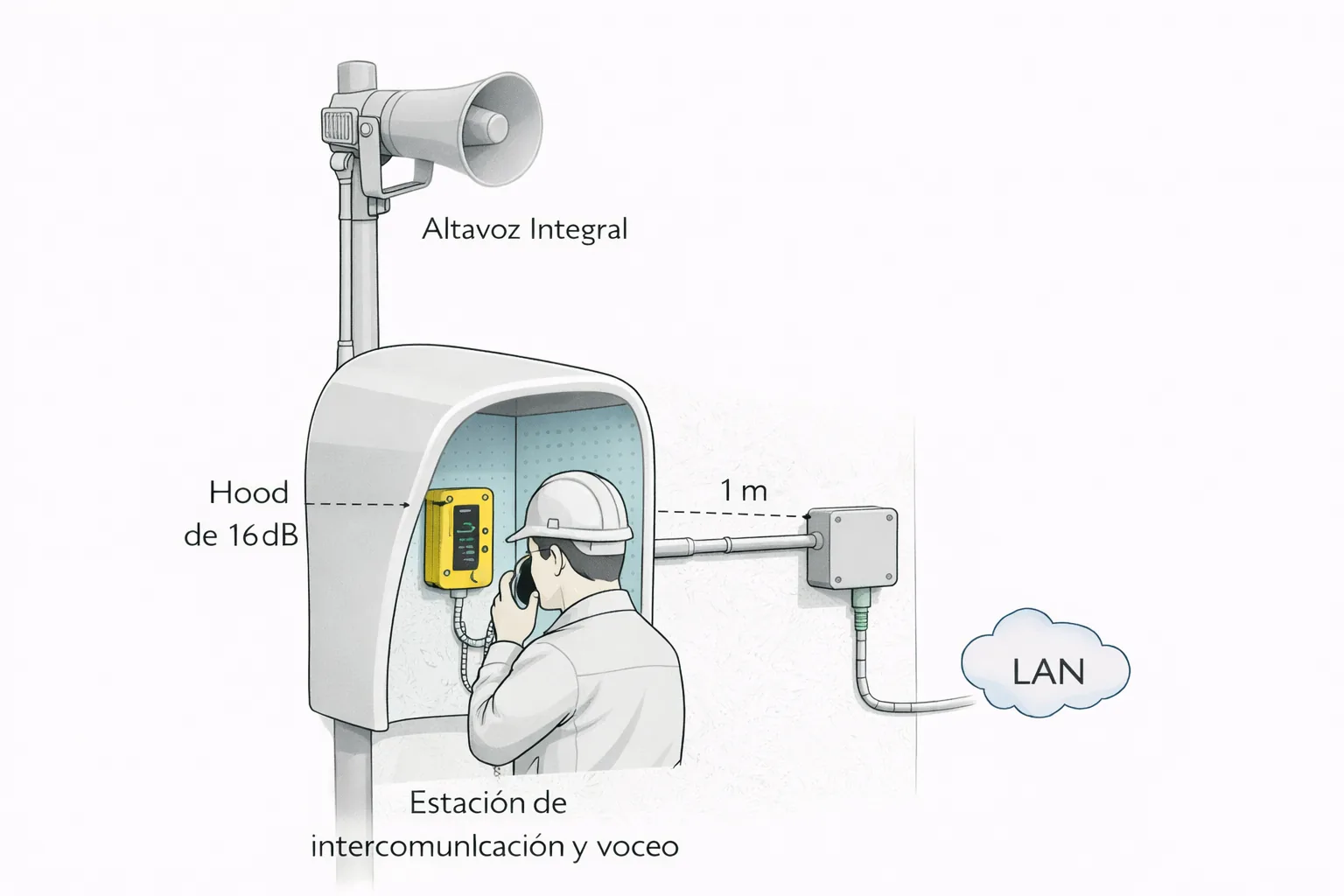

Estaciones de campo
Seleccionar y ubicar estaciones es una decisión de ingeniería
Guía de selección y ubicación de estaciones →
Una estación adecuada puede fallar funcionalmente si se instala en un punto inaccesible, excesivamente ruidoso o sobre una infraestructura deficiente. La selección debe considerar el rol operativo del punto y no únicamente el modelo disponible.
Variables técnicas
- Arquitectura de amplificación centralizada o distribuida.
- Comunicación full-duplex o half-duplex.
- Interfaz: auricular, manos libres o accesorios para EPP.
- Alimentación, red, potencia local y supervisión.
Variables de entorno
- Interior, exterior, ambiente corrosivo o área clasificada.
- Protección ambiental, montaje y accesibilidad.
- Puesta a tierra, sobretensiones y calidad de energía.
- Criticidad del punto y respaldo energético.
Infraestructura IP
La red es parte funcional del SIV VoIP
Cuando la voz, el paging y las alarmas viajan sobre Ethernet, la red deja de ser un transporte genérico y pasa a formar parte del desempeño y disponibilidad del sistema de comunicación.
Guía de redes para SIV VoIP → · VoIP Multicast →
VLAN y dominios controlados
Separar voz SIV, gestión y otros servicios ayuda a controlar broadcast, seguridad y operación, evitando depender de la VLAN por defecto.
QoS extremo a extremo
La clasificación y priorización del tráfico de voz debe mantenerse de origen a destino, especialmente cuando comparte infraestructura con otras aplicaciones.
IGMP Snooping y Querier
En capa 2, el control de membresías multicast evita inundar puertos que no necesitan recibir determinados flujos de audio.
PIM / SSM según diseño
Cuando los grupos deben cruzar límites de capa 3, el routing multicast necesita una arquitectura deliberada, filtrado y monitoreo.
Cat 6A y fibra óptica
Cobre para tramos apropiados; fibra cuando predominan distancia, EMI, aislamiento galvánico o interconexión entre edificios.
Redundancia y monitoreo
Convergencia ante fallas, energía respaldada, supervisión, NTP, syslog y políticas de seguridad deben alinearse con la criticidad del sistema.
Multicast eficiente no significa multicast sin control
El beneficio de un único flujo para múltiples receptores depende de una configuración correcta de switches y routers. Una red mal segmentada o sin control de membresías puede convertir una ventaja técnica en un problema operativo.

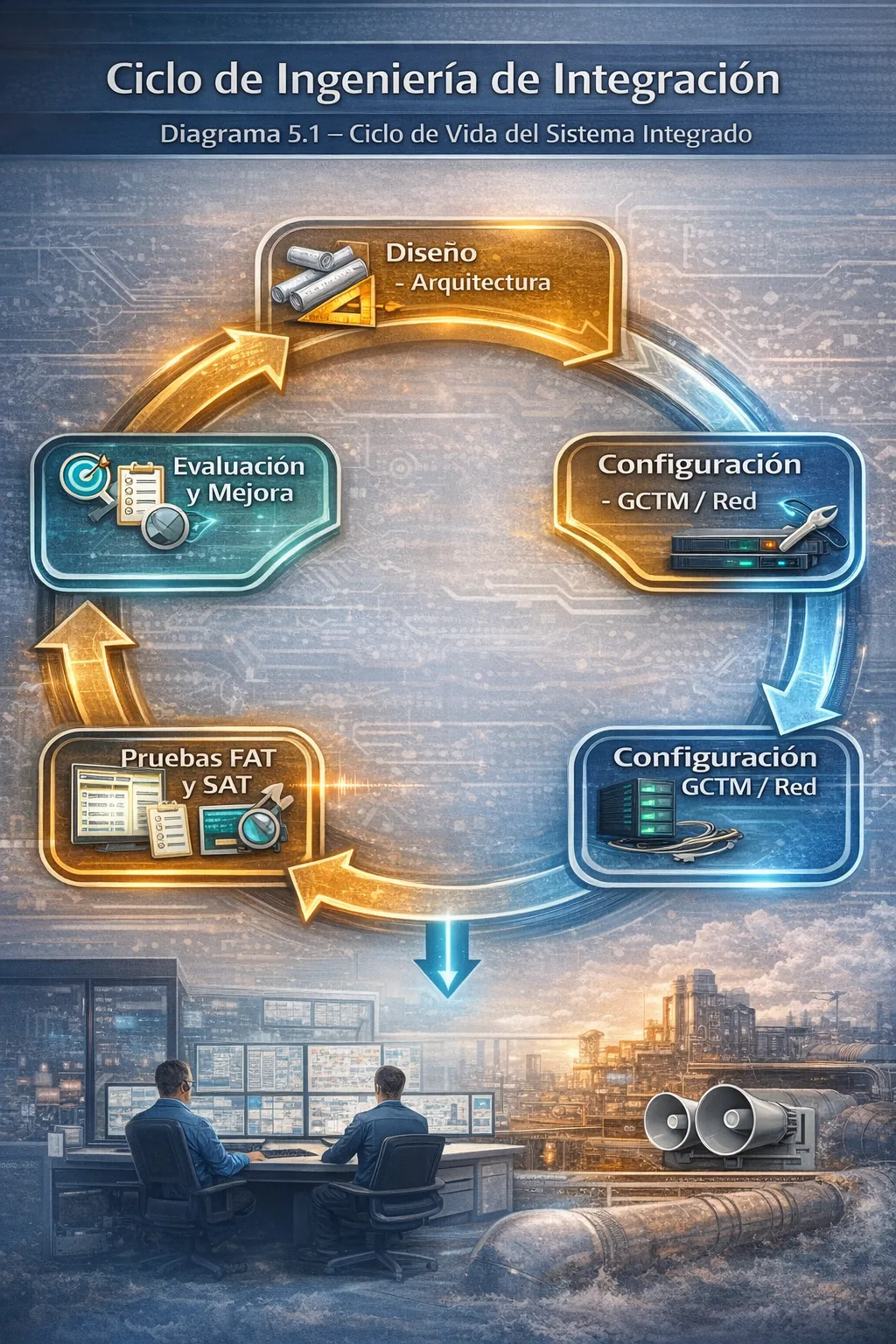

Integración industrial
El SIV forma parte del ecosistema de seguridad y operación
En proyectos industriales modernos el sistema puede interactuar con Fire & Gas, evacuación, DCS/PLC/SCADA, telefonía IP, radio operativa, PA/GA y plataformas heredadas. Integrar no significa simplemente conectar interfaces: exige reglas claras de prioridad, flujo de eventos y supervisión.
Seguridad de vida
Las integraciones asociadas a eventos críticos deben tener una arquitectura determinista, con prioridades, secuencias, supervisión y trazabilidad claramente documentadas.
Operación de planta
Eventos de DCS, PLC o SCADA pueden activar mensajes operativos, siempre que se apliquen filtros de zona, contexto, severidad y permisos para evitar saturación.

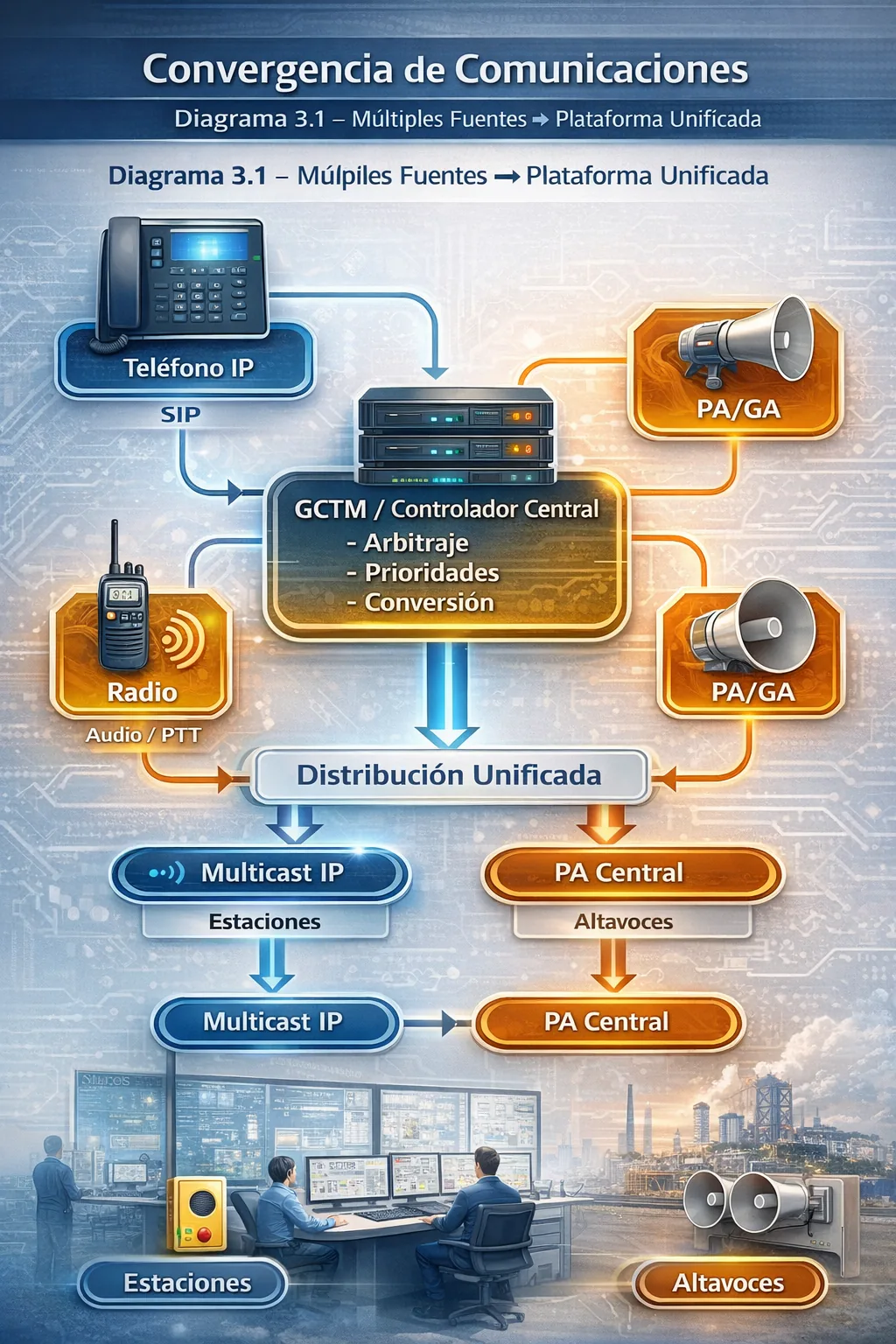

Telefonía, radio y PA/GA
Múltiples fuentes pueden coexistir, pero necesitan una jerarquía explícita. Emergencias, PA/GA, SIP, radio y mensajes operativos no deben competir sin arbitraje.
Migración tecnológica
Las plantas con sistemas analógicos legacy pueden evolucionar mediante pasarelas y arquitecturas híbridas, migrando por zonas, funciones o criticidad sin interrumpir de forma abrupta la operación.
Biblioteca técnica PIXELYTI
Profundiza cada área con las guías especializadas
Esta página ofrece una visión general. Las guías desarrollan metodologías, criterios, cálculos, matrices, checklist y ejemplos con mayor profundidad.
Diseño de Sistemas SIV VoIP
Arquitectura, levantamiento, áreas, ruido, ubicación, red, integración y puesta en marcha.
Ver eBook →
Selección y Dimensionamiento de Altavoces
Acústica, SPL, ruido, sensibilidad, potencia, cobertura e inteligibilidad.
Ver eBook →
Selección y Ubicación de Estaciones
Arquitecturas, entorno, infraestructura, criticidad y metodología de selección.
Incluido en la colección →
Requerimientos de Red para SIV VoIP
VLAN, QoS, fibra, IGMP, PIM/SSM, direccionamiento, SIP y disponibilidad.
Incluido en la colección →
Integración de Sistemas SIV
F&G, operación, PA/GA, SIP, radio, legacy, prioridades y buenas prácticas.
Incluido en la colección →Colección completa de ingeniería SIV
Cinco eBooks que cubren diseño, altavoces, estaciones, red e integración de Sistemas de Intercomunicación y Voceo industrial.
Autor
Contenido desarrollado desde una perspectiva de ingeniería aplicada
Manuel Moran
Ingeniero de Sistemas · Especialista en Sistemas de Intercomunicación y Voceo VoIP y Redes de Datos.
Contenido orientado a profesionales de ingeniería, telecomunicaciones, automatización, operación y mantenimiento que trabajan con comunicaciones industriales y sistemas de misión crítica.
Preguntas frecuentes
Conceptos clave sobre SIV y PA/GA
¿Qué es un Sistema de Intercomunicación y Voceo (SIV)?
Es una solución de comunicaciones industriales diseñada para transmitir voz de forma clara, inmediata y confiable. Puede integrar intercomunicación, voceo por zonas, alarmas y comunicación con otros sistemas de planta.
¿SIV, megafonía industrial y PA/GA significan exactamente lo mismo?
No. Son términos relacionados, y su uso varía por mercado, pero técnicamente pueden describir alcances distintos. Conviene definir las funciones requeridas antes de comparar soluciones.
¿Por qué se utiliza VoIP Multicast en voceo industrial?
Porque permite distribuir un único flujo de audio a múltiples receptores, lo cual es eficiente para paging y alarmas simultáneas. Requiere una red con control multicast y QoS apropiados.
¿Qué determina que un mensaje sea inteligible?
El ruido ambiente, margen señal/ruido, sensibilidad y directividad del altavoz, distancia, ubicación, cobertura, reverberación y calidad de la cadena de audio.
¿Qué elementos de red son importantes en un SIV VoIP?
Entre otros: VLAN, QoS, IGMP Snooping/Querier, routing multicast cuando corresponda, direccionamiento, redundancia, seguridad, monitoreo y una infraestructura física apropiada.
